Norme d'empreinte Trijicon RMR

Trijicon RMR footprint standard

Quel points rouges fonctionnera avec le support Trijicon ? Pourrez-vous installer le Holosun 507C sur la même plaque que le viseur Trijicon RMR point rouge ? Nous couvrons la compatibilité complète de l'empreinte dans cet article.

Compatibilité des empreintes expliquée

Qu'est-ce qu'une « empreinte » signifie ? Le terme empreinte se réfère à une structure des prises et des trous de vis à la base de l'appareil optique.

Et que signifie-t-il si les empreintes sont compatibles ? Chaque viseur optique a une base pour le montage. La base se compose de broches à diverses positions et de trous pour les vis utilisées pour la fixation du viseur au support.

Si deux organes de visée utilisent la même base pour le montage, nous disons qu'ils partagent la même empreinte. Dans cet article, nous montrons quels points rouges partagent la même empreinte.

Trijicon RMR modèle d'empreinte

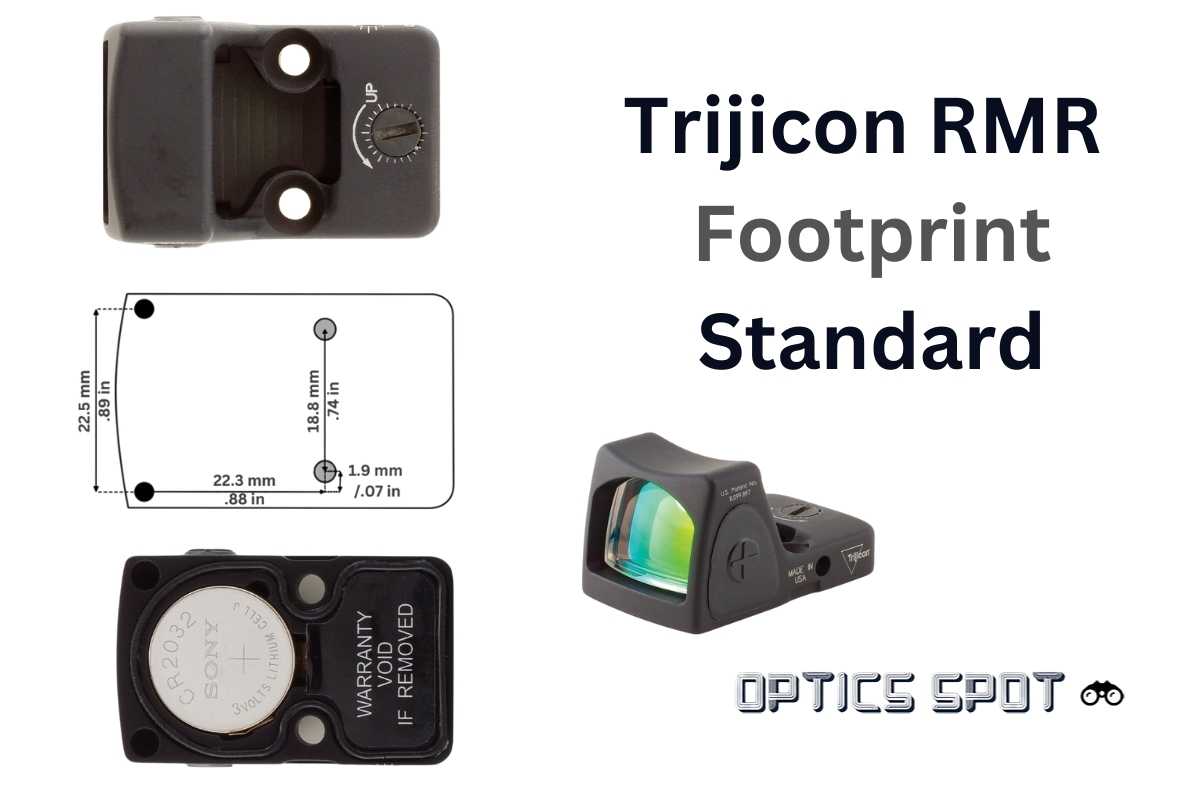

L'empreinte RMR se compose de deux douilles à l'avant et de deux trous de vis au milieu de la lunette.

Les douilles avant sont séparées de 22,5 mm / 0,89 pouces, chacune positionnée dans le coin avant de la lunette. La position de ces deux douilles correspond à la position des broches qui se trouvent sur une surface de montage pour ce standard.

Les trous de vis sont positionnés environ au milieu du dispositif optique. Ils servent à la fixation de la lunette au support. Ces deux trous de vis sont séparés de 18,8 mm / 0,74 pouces.

Les vis à utiliser pour ces trous de vis sont toujours incluses dans le paquet avec la lunette.

Compatible points rouges

RMR est l'une des empreintes les plus courantes sur le marché.

Ci-dessous, vous pouvez trouver la liste complète des organes de visée qui fonctionneront avec l'empreinte Trijicon.

Trijicon RMR standard

Points rouges avec empreinte Trijicon RMR

Voir tout

Comment monter point rouge avec l'empreinte Trijicon RMR

Cela dépend de l'appareil que vous souhaitez monter.

  • Allez-vous l'installer sur un support picatinny ? C'est-à-dire une arme équipée de rail Picatinny ? Alors vous devez chercher un support picatinny avec empreinte RMR.
  • Ou allez-vous le monter sur un pistolet ? Et le pistolet sera-t-il optics ready (avec une glissière de pistolet découpée pour point rouge). Alors vous devez chercher un montage pour point rouge avec empreinte RMR.
  • Ou s'agira-t-il d'un pistolet standard sans une telle découpe ? Alors vous devez chercher une plaque optique avec empreinte RMR.

Autres standards d'empreinte

Il existe de nombreuses bases différentes pour point rouge organes de visée, mais les autres plus courants sont les suivants :
