Vortex Venom footprint Standard

De Vortex Venom footprint Standard besteet aus zwou viischte Sockets an zwou hënneschte Sockets. Et ginn och zwou Schrauflächer an der Mëtt vum Viséier.

Dëse Standard gëtt haaptsächlech fir Routpunktviséier entwéckelt fir Full Size a Compact Size Pistoulen benotzt. Fir Subcompact Modeller ass dëse footprint éischter ze breet.

Footprint-Muster

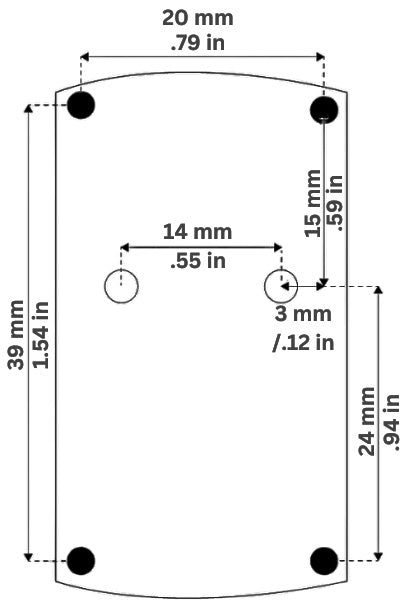

Wéi gesäit de Vortex Venom footprint Muster aus? De Schema mat allen Detailer ass hei drënner.

• et ginn zwou viischte Sockets mat engem Ofstand vun 20mm [0.79 in],
• zwou hënneschte Sockets, déi och 20mm [0.79 in] vuneneen ewech sinn, an
• och zwou Schrauflächer am Zentrum vum Routpunktviséier footprint, déi d'Fixéierung vum Routpunktvisier op eng Plack oder Routpunktmontage erméiglechen

Montage

Wann Dir e Routpunktvisier installéiere wëllt, deen kompatibel mam Vortex Venom footprint ass, op Är Pistoul, hutt Dir zwou Optiounen: Placken an Montagen.

• Placken funktionéieren mat Optics Ready Modeller mat engem Optik Ready Cut an der Culasse,
• Montagen funktionéieren mat Standard Modeller an ersetzen d'hënnescht Viséier an der Dovetail-Ausfräsung.

Placken mam Vortex Venom footprint

Hei fannt Dir passend Placken déi d'Installatioun vu Routpunktviséier mam Vortex Venom footprint Standard erlaben. Déi komplett Lëscht vun kompatiblen Routpunktviséier ass hei drënner.

Montagen mam Vortex Venom footprint

Hei fannt Dir passend Montagen déi d'Installatioun vu Routpunktviséier mam Vortex Venom footprint Standard erlaben. Déi komplett Lëscht vun kompatiblen Routpunktviséier ass hei drënner.

Kompatibel Routpunktviséier

Hei drënner fannt Dir eng aktuell Lëscht vu Routpunktviséier déi mam Vortex Venom footprint kompatibel sinn.

Dat bedeit, datt dës Routpunktviséier op all Routpunktplack oder Routpunktmontage hei uewen funktionéieren.
